Linijinių kreipiančiųjų bėgių rinkinys SBR20 1200 mm su slankiojančiais blokais CNC staklėms

Linijinių kreipiančiųjų bėgelių rinkinys SBR20 1200 mm skirtas CNC įrenginiams ir automatizuotoms staklėms. Komplekte yra kreipiančiųjų bėgelių ir slankiojančių blokų, užtikrinančių sklandų, tikslų ir patvarų veikimą. Produktas tinkamas įvairiems „pasidaryk pats“ projektams bei staklių modernizavimui.

Aprašymas:

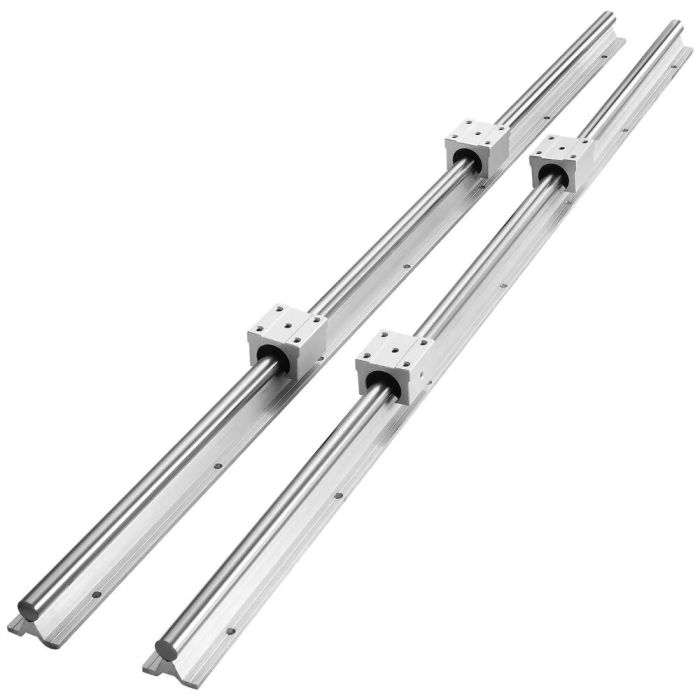

• Rinkinį sudaro 2 vnt. 1200 mm ilgio SBR20 linijiniai bėgeliai ir 4 vnt. SBR20UU slankiojantys blokai.
• Užtikrina sklandų slydimą be trukdžių bei tikslų veleno judėjimą.
• Skirtas automatizuotoms staklėms, CNC frezavimo įrenginiams ir „pasidaryk pats“ projektams.
• Platus naudojimo spektras išplečia pritaikomumo galimybes įvairiose sferose.

Savybės:

• Lengvai valdomas spaudimas ir judesiai.
• Didelis atsparumas korozijai.
• Lengvas montavimas ir priežiūra.
• Sklandus slydimas be vibracijų ar stabdymų.

Techniniai duomenys:

• Veleno skersmuo: Φ20 mm.
• Medžiaga: daugiaanglis plienas (bėgeliai), aliuminis (blokai).
• Modelio numeris: SBR20-C 1200L.
• Gaminio matmenys (ilgis x plotis x aukštis): 1200 x 90 x 36,3 mm (47,2 x 3,5 x 1,4 col.).
• Pakuotės matmenys (ilgis x plotis x aukštis): 1310 x 145 x 80 mm (51,6 x 5,7 x 3,1 col.).
• Dinaminė apkrova vienam blokui: 882 N.
• Statinė apkrova vienam blokui: 1370 N.
• Tvirtinimo angų atstumas A ir B: 35 mm (1,4 col.).
• Slankiojančio bloko dydis (ilgis x plotis x aukštis): 50 x 48 x 39 mm (2 x 1,9 x 1,5 col.).
• Slankiojančio bloko modelis: SBR20UU.
• Grynasis svoris: 9,2 kg (20,3 svaro).

Pristatymo komplektas:

• 2 vnt. SBR20 linijinių kreipiančiųjų bėgelių, 1200 mm ilgio.
• 4 vnt. SBR20UU slankiojančių blokų.
