Linijinių kreipiančiųjų bėgių rinkinys SFC16, 1000 mm, CNC automatikai

Linijinių kreipiančiųjų bėgelių rinkinys SFC16 1000 mm yra skirtas automatizuotoms CNC mašinoms ir „pasidaryk pats“ projektams. Šis komplektas užtikrina sklandų slankiojimą, didelį atsparumą korozijai ir tikslų valdymą.

Aprašymas:

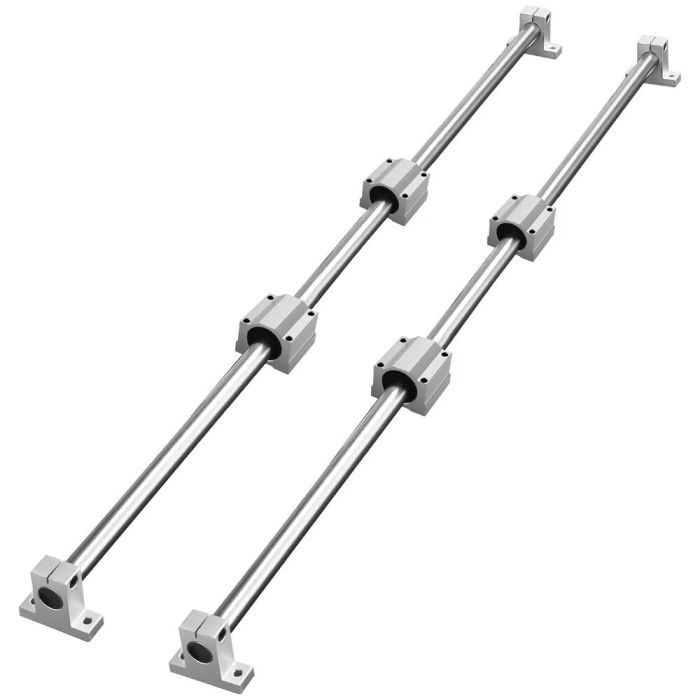

• Rinkinį sudaro 2 vnt. SFC16 kreipiančiųjų bėgelių (39,4 col./1000 mm) ir 4 vnt. SC16 slankiojančių blokelių.
• Taip pat į komplektą įeina 4 vnt. bėgių atramos bei linijiniai bėgeliai su guolių rinkiniu.
• Skirta CNC mašinų linijinei judėjimo kontrolei ir įvairiems „pasidaryk pats“ projektams.

Savybės:

• Sklandus slydimas be strigimų užtikrina tikslumą.
• Didelis atsparumas korozijai dėka naudojamų medžiagų.
• Lengvas montavimas ir valdymas.
• Platus naudojimo scenarijų diapazonas įvairiose mechaninėse sistemose.
• Slėgio valdymas leidžia tiksliai reguliuoti judėjimą.

Techniniai duomenys:

• Veleno skersmuo: Φ16 mm.
• Medžiaga: daugiaanglis plienas ir aliuminis.
• Modelio numeris: SFC16-1000L.
• Gaminio matmenys (I x P x A): 1000 x 96 x 44 mm (39,4 x 3,8 x 1,7 col.).
• Pakuotės dydis (I x P x A): 1100 x 130 x 80 mm (43,3 x 5,1 x 3,1 col.).
• Dinaminė apkrova (vienam blokui): 774 N.
• Statinė apkrova (vienam blokui): 1180 N.
• Tvirtinimo angos atstumai: A ir B – po 36 mm (1,4 col.).
• Slankiojančio bloko matmenys (I x P x A): 44 x 50 x 38,5 mm (1,7 x 2 x 1,5 col.).
• Slankiojančio bloko modelis: SC16.
• Grynasis svoris: 5,1 kg (11,2 svaro).

Pristatymo komplektas:

• 2 vnt. SFC16 kreipiančiųjų bėgelių (1000 mm / 39,4 col.).
• 4 vnt. SC16 slankiojančių blokelių.
• 4 vnt. bėgių atramos.
• Linijiniai bėgeliai ir guolių rinkinys.
