Linijinių kreipiančiųjų bėgių rinkinys SBR16 800 mm su slankiojančiais blokais CNC staklėms

Linijinių kreipiančiųjų bėgelių rinkinys SBR16 800 mm skirtas automatizuotoms staklėms ir CNC frezavimo įrenginiams. Šis rinkinys užtikrina sklandų ir tikslų slydimą linijinėje judesyje, pasižyminčiu aukštu korozijos atsparumu. Produktas yra tinkamas „pasidaryk pats“ projektams bei pramoniniams sprendimams.

Aprašymas:

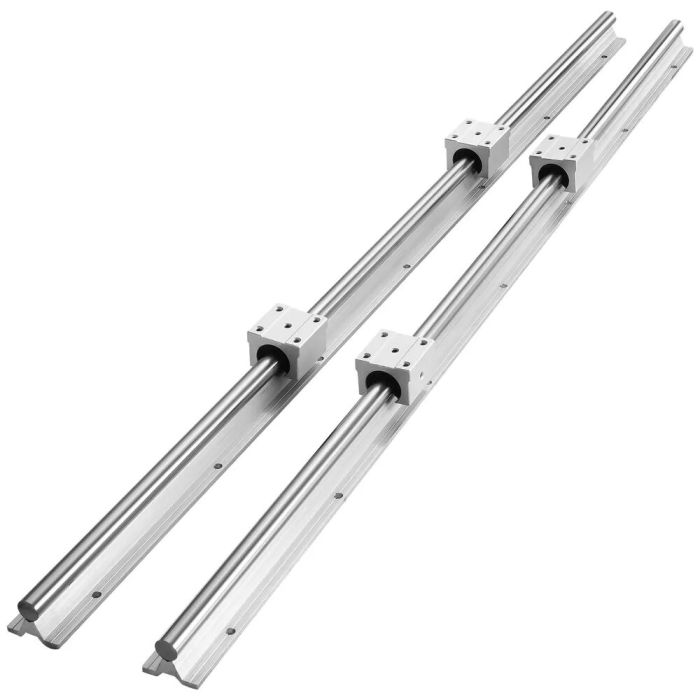

• Rinkinį sudaro 2 vnt. SBR16 kreipiančiųjų bėgelių ir 4 vnt. SBR16UU slankiojančių blokų.
• Skirtas linijinei judėjimo kontrolei automatizuotose staklėse ir CNC įrenginiuose.
• Užtikrina sklandų slydimą be strigimų bei gerą spaudimo valdymą.
• Platus panaudojimo spektras įvairiuose inžineriniuose projektuose.

Savybės:

• Tikslesnis nei ankstesni modeliai linijinio judėjimo valdymas.
• Aukštas atsparumas korozijai, tinkamas ilgalaikiam naudojimui.
• Lengvas ir paprastas montavimas.
• Medžiagos: daugiaanglis plienas ir aliuminis.
• Slankiojančio bloko modelis: SBR16UU.

Techniniai duomenys:

• Veleno skersmuo: Φ16 mm
• Kreipiančiojo bėgelio ilgis: 31,5 col. / 800 mm
• Gaminio matmenys (Ilgis x Plotis x Aukštis): 31,5 x 3,1 x 1,3 col. / 800 x 80 x 32,2 mm
• Pakuotės matmenys (Ilgis x Plotis x Aukštis): 34,3 x 5,1 x 3,1 col. / 870 x 130 x 80 mm
• Dinaminė apkrova (vienam blokui): 774 N
• Statinė apkrova (vienam blokui): 1180 N
• Tvirtinimo angos atstumas B: 1,2 col. / 30 mm
• Tvirtinimo angos atstumas A: 1,3 col. / 32 mm
• Slankiojančio bloko matmenys (Ilgis x Plotis x Aukštis): 1,8 x 1,8 x 1,3 col. / 45 x 45 x 33 mm
• Grynasis svoris: 8,6 svaro / 3,9 kg
• Modelio numeris: SBR16-C 800L

Pristatymo komplektas:

• 2 vnt. SBR16 800 mm linijinių kreipiančiųjų bėgelių
• 4 vnt. SBR16UU slankiojančių blokų
