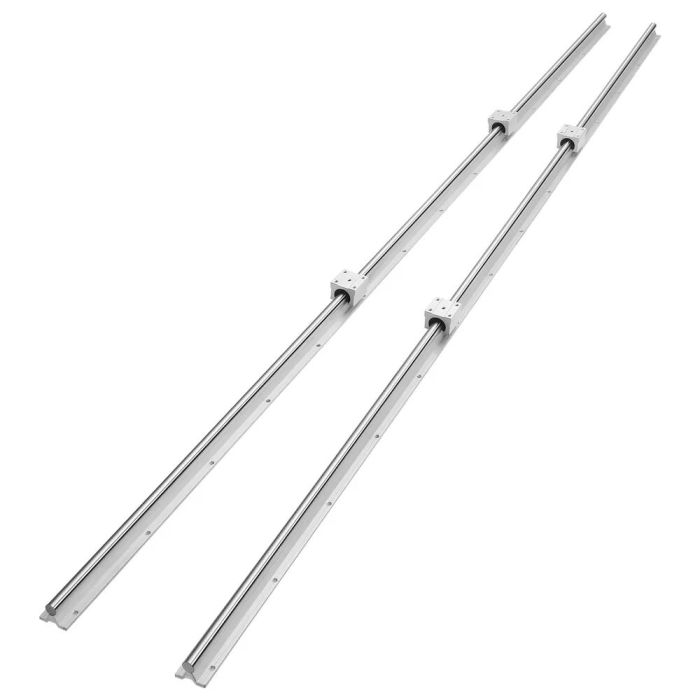

Linijinių kreipiančiųjų bėgių rinkinys SBR20 2200 mm su slankiojančiais blokais CNC staklėms

Linijinių kreipiančiųjų bėgelių rinkinys SBR20 2200 mm skirtas automatizuotoms staklėms, CNC frezavimui ir „pasidaryk pats“ projektams. Šis rinkinys užtikrina sklandų slydimą bei didelį atsparumą korozijai, todėl tinka įvairiems pramoniniams ir inžineriniams sprendimams.

Aprašymas:

• Rinkinį sudaro 2 vnt. SBR20 linijiniai kreipiantys bėgeliai ir 4 vnt. SBR20UU slankiojantys blokai.
• Sklandus slydimas be strigimų užtikrina precizišką judėjimą.
• Didelis atsparumas korozijai leidžia naudoti įvairiomis darbo sąlygomis.
• Lengvas montavimas ir valdymas padeda greitai įrengti linijinę sistemą.

Savybės:

• Veleno skersmuo: Φ20 mm
• Slankiojančio bloko modelis: SBR20UU
• Dinaminė apkrova vienam blokui: 882 N
• Statinė apkrova vienam blokui: 1370 N
• Tvirtinimo angos atstumas A ir B: 35 mm (1,4 col.)
• Sklandus ir tikslus slankiojimas
• Platus naudojimo spektras CNC ir automatizuotose sistemose

Techniniai duomenys:

• Modelio numeris: SBR20-C 2200L
• Gaminio matmenys (I x P x A): 2200 x 96 x 50 mm (86,6 x 3,8 x 2 col.)
• Slankiojančio bloko dydis (I x P x A): 50 x 48 x 39 mm (2 x 1,9 x 1,5 col.)
• Pakuotės matmenys (I x P x A): 2275 x 145 x 80 mm (89,6 x 5,7 x 3,1 col.)
• Medžiagos: daugiaanglis plienas ir aliuminis
• Grynas svoris: 14,9 kg (32,8 svaro)

Pristatymo komplektas:

• 2 vnt. SBR20 linijinių kreipiančiųjų bėgelių, 2200 mm ilgio
• 4 vnt. SBR20UU slankiojančių blokų
