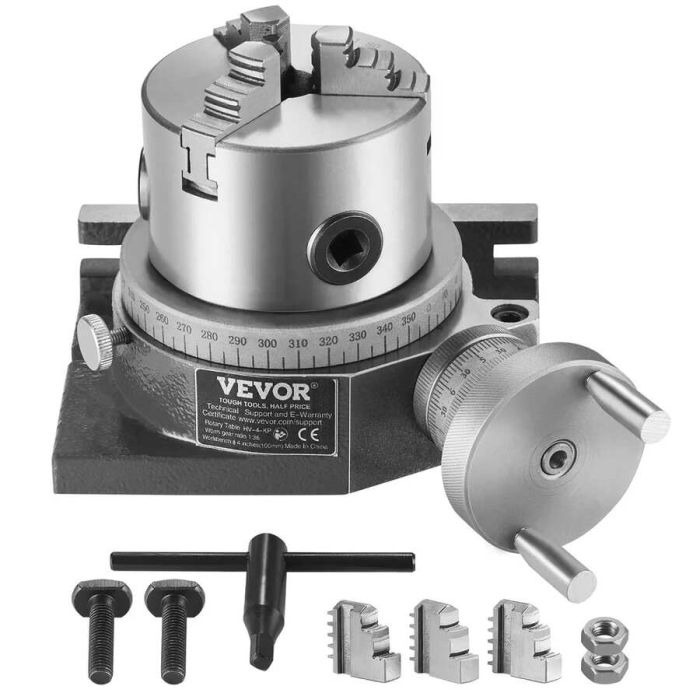

Frezavimo sukamasis stalas 100 mm su 3 kumštelių griebtuvu, M10 T formos varžtais

Sukamasis stalas frezavimo staklėms – svarbi detalė inžineriniams indeksavimo darbams. Šis 100 mm skersmens sukamasis stalas skirtas tiek horizontaliam, tiek vertikaliam montavimui, užtikrindamas tikslumą ir patikimumą frezavimo procesuose.

Aprašymas:

• Sukamasis stalas su 80 mm 3 žandikaulių griebtuvu
• Tinka frezavimo staklėms naudojant horizontaliai arba vertikaliai
• Tikslus sukamasis mechanizmas su skaidria skale
• Dvigubos rankenos konstrukcija patogiam valdymui
• Modelis: HV-4-KP

Savybės:

• Griebtuvo skersmuo: φ 3,1 col. / 80 mm
• Sukiamojo stalo skersmuo: 4 col. / 100 mm, ±2 mm
• Sukamojo stalo rankračio skalės numeris: 100
• Sukamojo stalo rankračio skalės vertė: 6′ (6 laipsniai)
• Sliekinės pavaros santykis: 1:36
• Naudojamas horizontaliai ir vertikaliai
• Aukštas kietumas ir ilgaamžiškumas

Techniniai duomenys:

• Viršutinis aukštis horizontaliai tvirtinamam griebtuvui: 4,7 col. / 120 mm, ±3 mm
• Centrinis aukštis vertikaliai tvirtinamam griebtuvui: 2 col. / 50 mm
• Gaminio matmenys: 6,3 x 5,8 x 4,7 col. / 160 × 148 × 120 mm
• Grynasis svoris: 11,7 svaro / 5,3 kg ± 3 %
• M10 T formos varžtai ir veržlės

Pristatymo komplektas:

• 100 mm sukamasis stalas frezavimo staklėms
• 80 mm 3 žandikaulių griebtuvas
• M10 T formos varžtai ir veržlės
