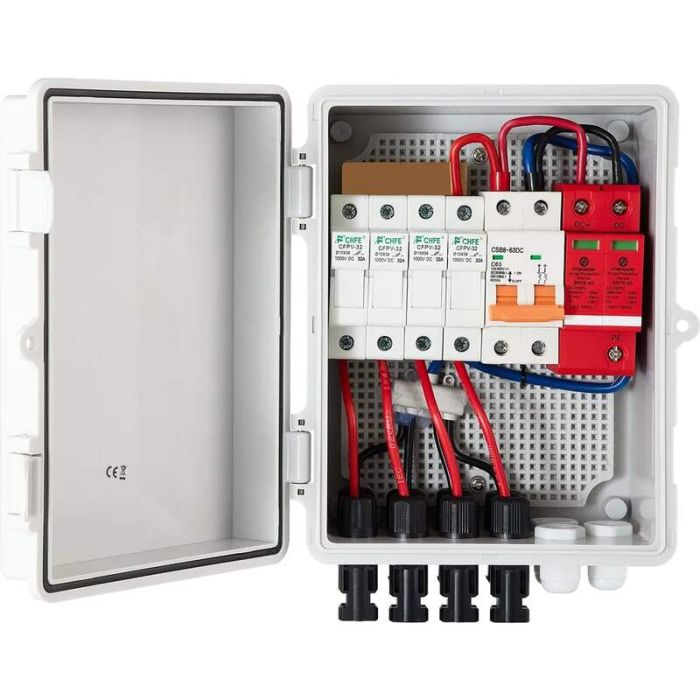

PV jungimo dėžutė su 15A saugikliu ir žaibo iškrovikliu, IP65

PV jungiamoji dėžutė yra skirta saulės baterijų sistemų prijungimui ir apsaugai. Ji užtikrina saugų elektros srovių valdymą su integruotu saugikliu ir automatiniu jungikliu, taip pat apsaugą nuo žaibo. Dėžutė pasižymi IP65 apsaugos klase ir tinka įvairioms 12 V, 24 V ir 48 V saulės energijos sistemoms.

Aprašymas:

• PV jungiamoji dėžutė su 4 stygomis ir IP65 atsparumu vandeniui
• Įrengta su 15 A vardinės srovės saugikliu, 63 A automatiniu jungikliu ir žaibo iškrovikliu
• Skirta įjungiamoms/išjungiamoms saulės baterijų sistemoms
• Lengvas atidarymas ir uždarymas bei paprastas montavimas

Savybės:

• Keli apsaugos sluoksniai užtikrinantys saugumą
• Dviejų spalvų laidai patogiam pajungimui
• Natūralus aušinimas ir platus pritaikymas
• SPD indikatoriaus lemputė: žalia – normali būklė, raudona – suveikta

Techniniai duomenys:

• Saugiklio parametrai: DC1000 V, 15 A, 10 x 38 mm (0,39 x 1,5 col.)
• Saugiklio laikiklis: DC1000 V, 32 A
• Maksimali vienos PV matricos įėjimo srovė: 15 A
• Maksimali vienos PV matricos įėjimo įtampa: 500 V
• Oro grandinės pertraukiklio parametrai: 500 V, 63 A, įjungiamas/išjungiamas
• Darbinė temperatūra: nuo -30 ℃ iki 70 ℃
• Apsaugos klasė: IP65
• Apsauga nuo žaibo viršįtampių: taip, SPD įtaisas 20 kA, Imax 40 kA, Up 1,8 kV
• Maksimali išėjimo įtampa: 500 V
• RV saulės energijos sistema: 720 W (12 V), 1440 W (24 V), 2880 W (48 V)
• Modelis: SWHL-4
• Bendra PV masyvo įėjimo srovė: 60 A
• Maksimalus PV masyvo prijungimų skaičius: 4
• Matmenys (I x P x A): 17 x 23 x 11 cm (6,69 x 9,06 x 4,33 col.)
• Svoris: 1,8 kg (3,9 svaro)
• Santykinė drėgmė: 0–95 %, be kondensacijos

Pristatymo komplektas:

• PV jungiamoji dėžutė SWHL-4 su integruotais saugikliais, automatiniu jungikliu ir žaibo iškrovikliu
• Montavimo instrukcija ir pajungimo laidai
